Tubos termo retráteis e mangas termo retráteis para qualquer aplicação

Como encontrar a manga termo retrátil adequada

Descubra a nossa ampla gama de mangas termo retráteis

manga termo retrátil HellermannTyton

De mangas termo retráteis coloridas a mangas termo retráteis revestidas com adesivo ou até formas termo retráteis. A HellermannTyton oferece uma ampla gama de produtos de isolamento que cumprem com os mais altos padrões internacionais.

Dispomos de tubos termo retráteis em diferentes cores, tamanhos, espessuras de parede e materiais (fluoropolímeros, poliolefinas, PTFE e muitos mais)... Além disso, fornecemos mangas termo retráteis cortadas à medida ou em rolo e temos capacetes e formas termo retráteis moldadas.

Resumo do produtos

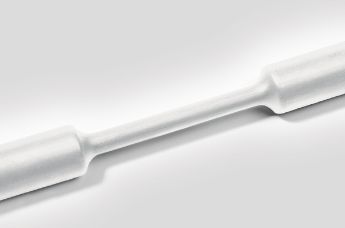

O que são os tubos termo retráteis?

O que é a retração por calor? É o processo de aplicação de calor, com uma pistola de ar quente elétrica ou a gás, para contrair tubos termo retrátreis ou formas de plástico expandido de volta ao seu tamnho original. É importante diferenciar entre a dimensão recuperada (tamanho original) e a dimensão fornecida (tamanho expandido). Os tubos termo retráteis são usados em várias indústrias e aplicações, como, por exemplo, para isolar e proteger cabos contra calor, abrasão, produtos químicos ou água. Descubra neste vídeo com os nossos especialistas Barry e o Mark como é fácil usar a manga termo retrátil.

Tubos termo retráteis para cada uso específico

Não tem a certeza de qual é a manga termo retrátil que se adapta à sua necessidade específica? Não se preocupe! Insira as dimensões necessárias na calculadora de tubos de termorretração HellermannTyton e esta indicará o tamanho do tubo a ser usado. Importante: Recomendamos que a manga termo retrátil encolha pelo menos 20% e não mais que 80% da dimensão fornecida.

Tubos termo retráteis de cores

Diferentes cores para uma melhor identificação visual

Diferentes cores para uma melhor identificação visual

Além de o tubo termo-contrátil preto, a HellermannTyton oferece uma ampla variedade de mangas coloridas. Estas são perfeitas para a codificação de cores de diferentes cabos ou condutores.

A procura pela cor laranja também é crescente. Isto acontece porque esta cor é usada em cabos elétricos de veículos elétricos e híbridos. Por vezes é importante ver através dos tubos, é por isso que os tubos termo encolhíveis transparentes também são amplamente utilizadas para proteger etiquetas aplicadas em cabos.



A HellermannTyton oferece as seguintes cores de tubos termo retráteis:

... e muitas mais. Conheça aqui todos os tubos termo retráteis HellermannTyton e selecione a cor mais adequada para a sua aplicação.

Para que são usadas os tubos termocontraibles transparentes?

Muitos cabos são codificados por cores ou estão identificados por marcações ou etiquetas – por exemplo edifícios públicos como aeroportos e hospitais, mas também em túneis e veículos de transporte público, navios e aviões. Ao utilizarmos uma manga termorretrátil transparente, a identificação destes pode ser deixada visível.

No vídeo seguinte, Barry e Mark exemplificam a aplicação de uma manga termorretrátil transparente. (Não se esqueça de ativar as legendas).

Tubos termo retráteis imprimíveis

Tubos termo retráteis de parede fina, imprimíveis em diferentes cores e tamanhos

manga termo retrátil imprimível de parede fina TF21 é usada para identificação clara de cabos, por exemplo, para identificar fase, neutro e terra. O tubo termo retrátil TF21 apresenta baixa temperatura de contração e está disponível em várias cores e tamanhos. Além disso, o seu material é retardante de chamas e é cumpre com UL224 VW1. Graças a essas características, o TF21 cumpre e supera muitos dos standards atuais na indústria.

Outro exemplo de manga flexível de poliolefina de parede fina é o TR27, retardante de chama.

Tubos termo retráteis em práticas mini-caixas

Caixas de distribuição para tubos termo retráteis HellermannTyton HIS com uma relação de encolhimento 3:1

A linha HIS de tubos termo retráteis está disponível em vários tamanhos e quantidades por embalagem com taxas de contração 3:1 e 2:1. Além disso, a série HIS-PACK é especialmente prática: mini-caixas com pequenos rolos de alguns metros de várias medidas.

Por outro lado, além dos tubos termo padrão, também está disponível a versão HIS-A, tubos termo retráteis com adesivo interno.

E, ideal para o ponto de venda, temos o pequeno expositor HIS -Service Station, com espaço para um total de 5 caixas HIS.

Para completar a gama temos também os práticos kits de tubos termo retráteis ShrinKit 321 com uma ampla gama de tamanhos, cores e comprimentos.

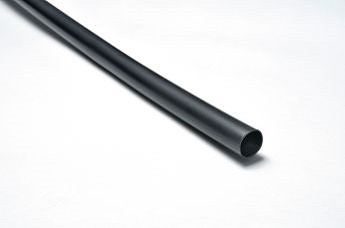

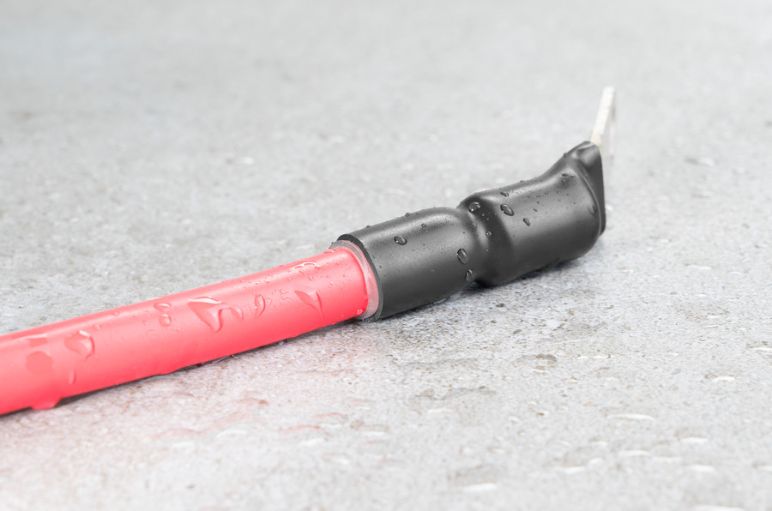

Tubos termo retráteis adesivados

Ideais para uma excelente vedação ambiental duradoura

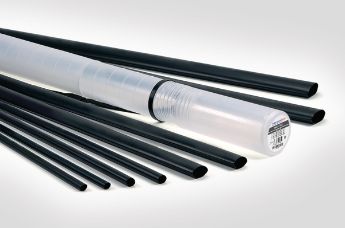

Manga termo retrátil semi-rígida de poliolefinas sem halogéneo com um revestimento interior de adesivo de fusão a quente.

Os tubos termocontráteis com adesivo apresentam uma camada interna de adesivo flexível perfeita para vedar o tubo externo e o isolamento do cabo contra qualquer entrada de água. Além disso, este revestimento oferece proteção mecânica adicional.

Por outro lado, a manga termo retrátil de parede média com adesivo é perfeita para uso subterrâneo ou em cabos enterrados. A HellermannTyton possui uma ampla gama de tubos de termorretração com adesivo com diferentes taxas de contração e propriedades

O que são os tubos termo retráteis com adesivo?

Os tubos termocontráteis com adesivo também são conhecidos como mangas de parede dupla. Neste caso, o tubo possui uma parede externa reticulada (poliolefina) e uma camada interna de adesivo. Depois de aquecida, a parede adesiva interna derrete e flui. Esse processo cria uma camada de adesão que garante um ajuste perfeito ao cabo, fio ou conector. O tubo termo retrátil adesivado é ideal para produzir uma vedação resistente às intempéries com resistência mecânica adicional e excelente proteção contra corrosão.

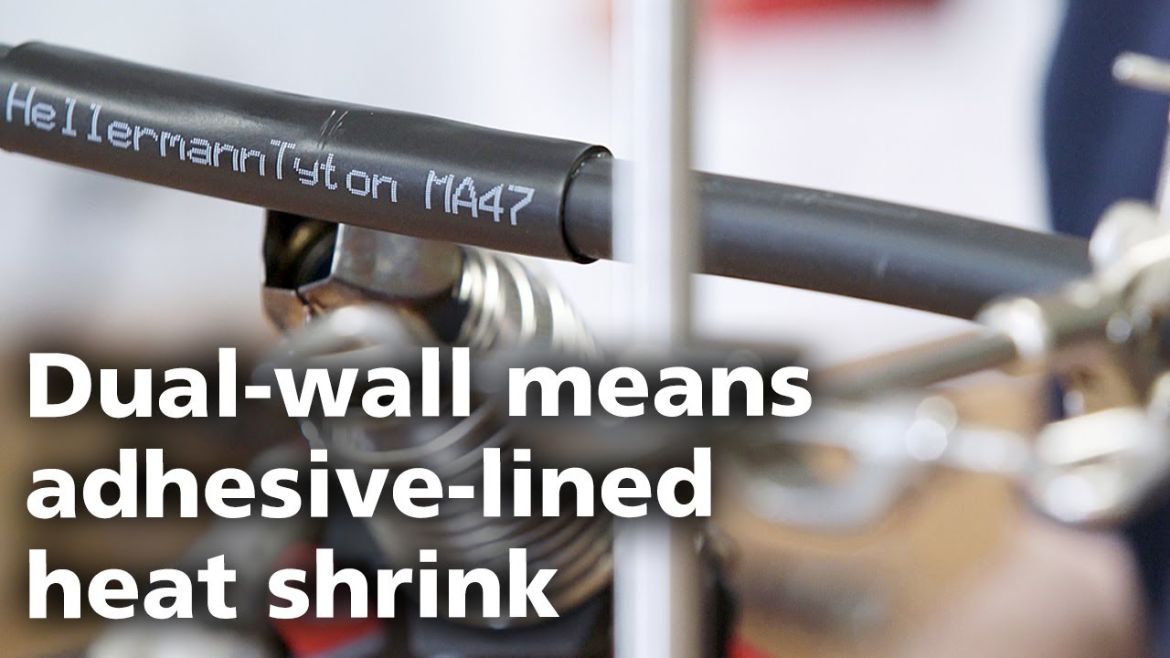

Veja este vídeo para saber mais sobre tubos termocontráteis de parede dupla com Barry e Mark. (Não se esqueça de ativar as legendas)

Manga termo retrátil MA47

Tubos termo retráteis de parede média, com revestimento adesivo para aplicações de cabos acima e abaixo do solo

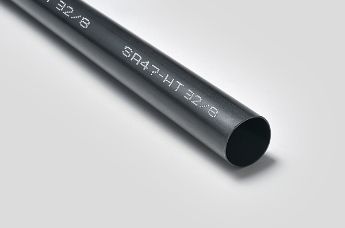

Os tubos termo retráteis de parede média MA47 com adesivo e grau de retração 4:1 fornece isolamento seguro e proteção ideal contra humidade em terminações e uniões de cabos de baixa tensão.

A manga termo retrátil MA47 à base de poliolefina protege contra humidade e outros impactos ambientais, e é adequada para aplicações elétricas acima e abaixo do solo.

Mangas de reparação de cabo RMS

Manga envolvente encolhível por calor RMS HellermannTyton

A  manga aberta para reparação de cabos RMS é uma manga envolvente usada para reparar e emendar cabos. A sua estrutura envolvente com revestimento adesivo fornece uma vedação permanente e estanque e um sistema de reparação de cabos que poupa trabalho de forma considerável.

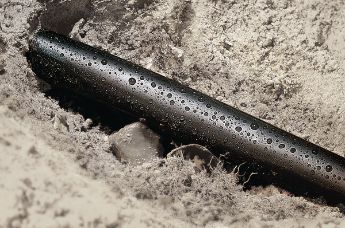

Este tubo é ideal para reparar cabos enterrados onde é difícil ou impossível instalar produtos termorretráteis convencionais.

Basta enrolar a manga de reparação RMS pré-cortada em torno do isolamento do cabo danificado e fixá-la no lugar usando o fecho fornecido na embalagem. Aplique calor com um maçarico para retrair e o revestimento adesivo derreterá gradualmente, garantindo uma vedação ambiental completa.

Além disso, esta manga oferece uma ajuda visual para verificar se a vedação foi feita corretamente. O tubo tem alguns pontos de tinta termocromática na parte externa do tubo que desaparecem quando é aplicado calor suficiente.

Tamanhos de tubos termo retráteis

Como escolher o tamanho correto do manga termo retrátil?

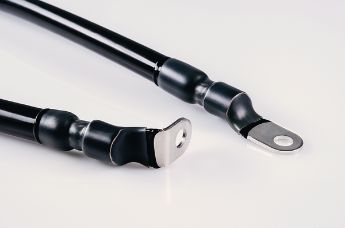

Tubo termoretráctil (6:1) em combinação com uma ficha de alimentação.

Os tubos termo retráteis tem diferentes graus de contração. Este grau descreve a máxima variação de tamanho do tubo o processo de retração. Se, por exemplo, o tamanho do tubo termorretrátil for reduzido para 50%, a seu grau de retração é 2:1. Em aplicações especiais, como montagem de conectores, é necessário uma manga termo retrátil de diâmetro maior com um alto grau de retração.

A espessura da parede também desempenha um papel importante para encontrar o produto certo. Em geral, pode-se dizer que quanto mais grosso o cabo e quanto maior a carga mecânica, maior deve ser a espessura da parede dos tubos termo retráteis.

Para encontrar o tubo termo contratil ideal para a sua aplicação, a calculadora do tamanho do tubo e a calculadora da espessura da parede podem ajudar.

Calculadora de tamanho de tubo

Kit de montagem HellermannTyton para muitos requisitos de tubos termo retráteis de tamanhos diferentes

Graças a esta calculadora, você pode obter o tamanho ideal de manga termo retrátil para a aplicação específica de que precisa. Insira as dimensões do tubo na calculadora de tubos termo retráteis HellermannTyton e a calculadora mostrará os tamanhos necessários de acordo com a regra de proporção 80:20 explicada acima.

Calculadora de grossura da parede do tubo

Calculadora de grossura da parede do tubos termo retráteis

Quando o tubo espaguete termo retrátil, tanto o diâmetro como a espessura da parede mudam. Graças à nossa calculadora de espessura de parede, você poderá obter indicações sobre a espessura de parede que obterá para um diâmetro específico.

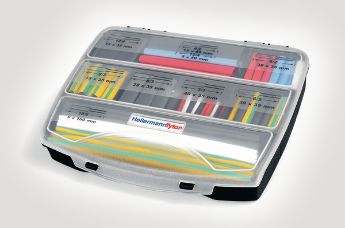

Kits de tubos termo retráteis variados ShrinKit 321

Kit de montagem HellermannTyton para muitos requisitos de tubos termo retráteis de tamanhos diferentes

ShrinKit 321 é um estojo prático que inclui uma ampla seleção de tubos termo retráteis, de forma atrativa e prática.

O grau de retração de 3:1 permite que esses produtos se cubram praticamente qualquer necessidade de tubo retrátil, graças aos seus diferentes tamanhos.

Além disso, escolher o produto de que você precisa é muito simples, pois os tubos são claramente identificados por tamanhos e cores, em cada um dos compartimentos.

Material: Poliolefina

Formas termo retráteis

Formas termo retráteis com alta rigidez dielétrica e resistência mecânica

A família de formas termo retráteis HellermannTyton

De formas de formato de garrafa a formatos de saída longos, a formas de uma ou seis derivações, passando por formas angulares e formas em T, a HellermannTyton oferece uma ampla variedade de formas moldadas termo retráteis em diferentes tamanhos e materiais. Estas formas são usadas em várias áreas, por exemplo, para aplicações na indústria de defesa.

Formas termo retráteis retas com aba adaptadora

Ligação de tubos termo retráteis para adaptadores com ranhuras circulares

A série Helashrink 150 de formas termo retráteis foi projetada para conexões com adaptadores circulares com fenda. Além disso, estas formas apresentam uma aba interna adicional que garante maior alívio da tensão.

Além disso, a série Helashrink 150 oferece excelente proteção contra influências ambientais. Esta solução de forma termorretrátil é usada especialmente na indústria aeroespacial.

Descubra todas as Formas Termo retráteis da HellermannTyton aqui.

Formas termo retráteis de ângulo reto com aba adaptadora

Ligação de tubo termo retrátil de ângulo recto para adaptadores com ranhuras circulares

As formas termo retráteis de ângulo reto da série Helashrink 1100 são usadas em conjunto com um adaptador circular com fenda. Este conector oferece bom alívio de tensão e excelente vedação ambiental.

Além das formas em ângulo reto, a HellermannTyton também oferece muitas outras peças com outras formas para várias aplicações: por exemplo, extremidades angulares de 45 °, tomadas em Y, formas em estilo VG, formas em T e muito mais.

Descubra todas as Formas de Ângulo Reto da HellermannTyton aqui.

Capacetes termorretráteis

Capacetes termorretráteis com revestimento adesivo para selar as extremidades dos cabos

Os capacetes termorretráteis da série Helashrink 1600 são usados como vedantes durante o armazenamento ou transporte de cabos. O adesivo interno atua como um selante ambiental fantástico.

Formas termo retráteis corrugadas de baixo perfil

Tubo termo retrátil revestido com adesivo com conexão labial adaptável para adaptadores com ranhuras circulares

As formas termo retráteis corrugadas de baixo perfil da série Helashrink 313C fornecem excelente alívio de tensão e são usadas para adaptadores circulares com fenda. Graças ao seu revestimento adesivo, proporcionam uma excelente vedação ambiental.

O design ondulado oferece grande flexibilidade, ideal para diferentes ângulos de saída de cabos. A série Helashrink 313C é usada principalmente em equipamentos militares e de desempenho geral.

Descubra aqui todas as Formas Corrugadas de Baixo Perfil da HellermannTyton.



Sabia que a HellermannTyton também oferece um adesivo de dois componentes de alto desempenho? Tem uma enorme força de ligação e uma resistência muito boa à maioria dos produtos químicos e combustíveis.

O adesivo é especialmente recomendado para uso com formas termorretráteis e está disponível num cartucho único (V9500) e num formato de conjunto completo. Para isso, recomendamos o uso adicional de uma pistola aplicadora especial.

Você pode encontrar mais informações na nossa Guia de Seleção de Formas Termorretráteis (PDF) para diferentes aplicações.

Pistolas de ar quente HellermannTyton



Pistola de ar quente – a gás

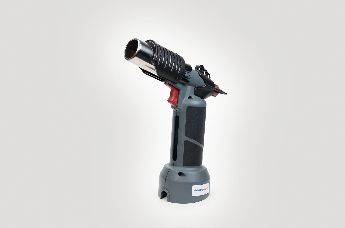

Pistola de ar quente HG900 por HellermannTyton

Para o manuseio ideal de tubos termo retráteis, a HellermannTyton oferece a pistola de ar quente portátil a gás CHG900. Esta pistola de ar quente permite operação independente sem necessidade de energia elétrica. Portanto, pode ser usada em qualquer lugar, por exemplo ao ar livre ou em locais remotos.

As áreas de aplicação mais populares são, entre outras, trabalhos de manutenção e reparação nas áreas de:

  • instalações elétricas
  • indústria ferroviária
  • parques eólicos offshore

A pistola de ar quente CHG900 permite um trabalho fácil em 360 ° em todos os ângulos, facilitando o trabalho mesmo em alturas acima da cabeça. A pistola de ar quente também convence pela facilidade de uso. Se a pistola ou o bico de gás falharem, o trabalho de manutenção da pistola pode ser executado de forma conveniente, independente e sem a necessidade de ferramentas.

Pistola de ar quente HG900 por HellermannTyton

As vantagens mais importantes são:

  • Aquecimento instantâneo: sem tempo de aquecimento
  • 90 minutos de operação contínua: 3-4 vezes mais em comparação com ferramentas de bateria recarregável
  • Ecologicamente amigável: cartuchos de gás de aço inoxidável, uma vez completamente vazios, são recicláveis
  • Trabalho em 360 °: operação sem mãos graças à base vertical integrada
  • Adequado para uso externo: mesmo nas condições mais adversas, até -8 ° C
  • Leve: a ferramenta pesa apenas 440g e 555g com o cartucho de gás
  • Fácil manutenção: sem ferramentas e independente, para reduzir o tempo de inatividade

Como alternativa à pistola de calor a gás sem fio, você também pode escolher uma ferramenta elétrica.



Pistola de ar quente – alimentação elétrica

Pistola de ar quente elétrica H6100 por HellermannTyton

Esta pistola de ar quente elétrica H6100 foi projetada para trabalhar com tubos termorretráteis de parede fina e média, capacetes e formas termorretráteis. Para obter o melhor resultado possível no processo de retração, a ferramenta é equipada com 3 bicos de encaixe fácil diferentes.

  • Potente motor de 1600W
  • Elemento de aquecimento cerâmico que permite atingir temperaturas de até + 700 °C
  • Uso seguro na bancada graças ao anel de borracha antiderrapante
  • Filtro de ar integrado, fácil de limpar

Perguntas frequentes

Como usar os tubos termo retráteis?

Dica 1: Para realizar a retração dos tubos, é aconselhável iniciar o processo no meio do tubo e ir gradualmente de uma ponta a outra, sempre passando pelo meio. Isso evitará que o ar fique preso dentro do tubo.

Dica 2: o tubo termo retrátil também encolherá ao longo de seu comprimento, portanto, isso deve ser levado em consideração ao cortar o tubo.

Dica 3: É possível minimizar a redução do comprimento encolhendo primeiro as laterais do tubo com calor e depois a parte central. No entanto, desta forma, o ar pode ficar preso e a parte central não se contrairá. Como alternativa, você pode contrair uma extremidade, a mais importante, e então contrair gradualmente o resto do tubo até à outra extremidade.

Dica 4: Se o objeto a ser coberto for feito de metal ou condutor de calor, deve ter cuidado para garantir que o objeto seja pré-aquecido para evitar "pontos frios" e, assim, garantir que o tubo esteja firme e liso.

Dica 5: É aconselhável prestar atenção para que os cortes nos tubos estejam limpos e lisos para assegurar que não se rasga durante a retração.

Dica 6: É importante considerar a regra 20:80 ao escolher o tamanho do tubo. Isso significa que o tubo escolhido deve permitir uma contração mínima de 20% e máxima de 80%. catalogue.

Passo 7: É importante certificar-se de que o local onde vai realizar a retração está bem ventilado.

Quais são os parâmetros a considerar para a escolha correta de um tubo termo retrátil?

Espessura da parede:
A espessura do material deve ser indicada em mm e corresponde ao tamanho da parede após a contração total do tubo. Os tubos termorretráteis são classificados como parede fina, parede média e parede espessa. O tubo termorretrátil também está disponível com adesivo interno também tubo de parede dupla

Diâmetro:
Para tubo retrátil de parede fina 2:1 (tubo standard), o diâmetro é geralmente em polegadas. Para ter uma referência, 25,4 mm é igual a 1 polegada.

Taxa de contração:
Dependendo do material usado e da espessura da parede, os tubos termorretráteis podem ser expandidos em diferentes graus. O grau de retração indica a taxa na qual o tubo retrai (ou seja, o tamanho do diâmetro fornecido é comparado ao diâmetro obtido após a retração). Essa proporção varia de 2:1 a 6:1. Quanto maior a proporção, maior o diâmetro do objeto que o tubo pode cobrir.

Encolhimento longitudinal:
O tubo termorretrátil não retrai apenas em diâmetro, mas também em comprimento. Esta mudança longitudinal após a retração é indicada por uma percentagem.

Temperatura mínima de retração:
Nem todos os tubos encolhem à mesma temperatura. Isso depende do tipo de material de que são feitos e também da espessura da parede.

Temperatura de trabalho:
A temperatura de trabalho varia de acordo com o tipo de tubo. Isso depende do material do tubo. Ao selecionar o tamanho correto, é recomendável seguir a regra 80:20 descrita acima.

Os tubos termorretráteis são usados de modo geral em cablagens. Isso inclui isolamento, identificação e proteção mecânica contra abrasão, bem como acabamento estético.

Que pistolas de ar quente estão disponíveis na HellermannTyton?

Pistola de ar quente HG900 por HellermannTyton

As pistolas de ar quente são adequadas para processar uma vasta gama de tubos termo retráteis, marcadores termo retráteis, formas ou capacetes termo retráteis e mangas abertas de reparação de cabos.

No HellermannTyton tem a escolha entre as seguintes pistolas de calor:

  • CHG900: pistola de ar quente, a gás
  • H6100: pistola de ar quente, elétrica


Descubra mais sobre esta ferramentas na nossa página.
