Ferramentas para abraçadeiras para a tensão óptima e corte suave das abraçadeiras de cabos

Ferramentas para abraçadeiras: fiáveis, cómodas e de longa duração

Agrupamento automático com o ATS flex

As ferramentas para abraçadeiras não são todas iguais - e isso tem uma razão de ser. Embora algumas pistolas para abraçadeiras sejam ideais para áreas de difícil acesso, há outras pistolas que devem funcionar sem eletricidade quando usadas em situações móveis. Além disso, aspetos importantes como durabilidade e eficiência de produção devem ser levados em consideração: qualquer ferramenta de abraçadeiras deve ser sempre segura e confortável, mesmo durante o uso prolongado.

Por este motivo, a HellermannTyton oferece uma ampla gama de ferramentas para abraçadeiras, incluindo alicates para abraçadeiras, pistolas manuais e pneumáticas e ferramentas automáticas.

As pistolas para abraçadeiras são a solução ideal para tensionar e cortar abraçadeiras perfeitamente niveladas com a cabeça, sem deixar rebarbas, eliminando os problemas que os cortadores tradicionais causam. Além disso, as nossas pistolas de abraçadeiras ajudam a acelerar os processos de atado e simplificam a atado de abraçadeiras de diferentes materiais e tamanhos.

Por exemplo, neste vídeo pode ver-se como cortar abraçadeiras com segurança e sem deixar rebarbas, graças à nossa pistola de abraçadeira profissional. A pistola EVO7 é uma das mais leves e robustas para amarrar e cortar abraçadeiras.

Ferramentas automáticas

Atado de abraçadeiras rápido e sem resíduos com o ATS flex

Atado de abraçadeiras rápida e sem resíduos com o ATS flex

O ATS flex é um sistema de atado de abraçadeiras de processo automatizado e confiável, que amarra sem deixar resíduos, de forma a eliminar perda de tempo e custos.

O diâmetro e velocidade certos dos feixes estão automaticamente configurados para o seu funcionamento, o que melhora o seu processo graças ao seu atado otimizado – patenteado!

O ciclo, aperto, tensionamento e corte são possíveis apenas com o toque de um botão de qualidade consistente. Deteção de fecho do feixe integrada: atado de abraçadeiras através de pinças bloqueado através de um sensor. Atado de até 100 mm de diâmetro: três diâmetros de feixe de troca rápida de 30 mm, 50 mm, 80 mm incluídos, diâmetro de feixe adicional disponível em 100 mm - Ideal para produção em grande escala. Comunicação via interface: O nosso novo departamento de electrónica foi baseado no padrão standard da indústria - muito fácil de integrar no seu processo automatizado.

Várias cores disponíveis mediante stock.

Vantagens:

  • Processo de atado automatizado rápido e confiável, graças à calibragem automática dos feixes e deteção de fecho integrada

► Atado de até 100 mm de diâmetro

  •  Atado sem resíduos
  •  Comunicação via interface
  •  Processo de controlo automatizado ou controlo do processo de fabrico
  •  Combinação de duas cores possível para selagem de cabeça e abraçadeira

Descubra o atado rápido e sem resíduos com o ATS flex :



ATS flex: Ferramenta automática para atar abraçadeiras sem resíduos

A ferramenta automática ATS flex permite amarrar cabos de diferentes diâmetros sem deixar resíduos. A ferramenta pode ser usada de forma fixa e flexível. Além disso, temos um dispositivo especial para integrar o ATS flex em linhas de produção automatizadas.

Adicionalmente, o atado das abraçadeiras pode ser automatizado com a integração de um pedal.

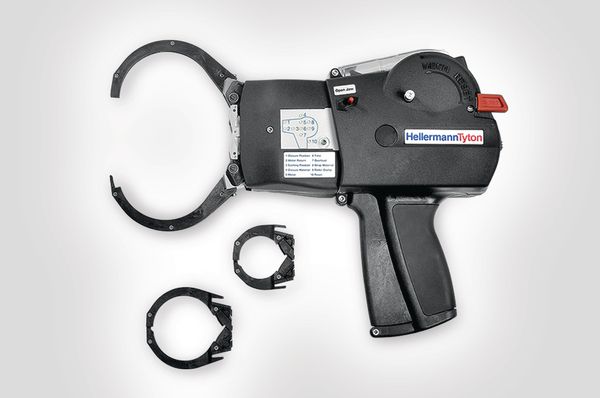

ferramenta de agrupamento contínuo totalmente automática e sem desperdício: Sistema ATS flex

Vantagens:

  • Duração do ciclo: entre 1,1 e 2,4 s, dependendo do diâmetro do feixe
  • Atado de feixes com diâmetros de até 80 mm
  • Feixes contínuos de alta qualidade
  • Abraçadeiras com serrilhado externo para evitar danos ao isolamento dos cabos
  • Inclui três tamanhos de mandíbulas, adequados para diâmetros de 30 mm, 50 mm e 80 mm
  • Uso eficiente de materiais mediante uso de consumíveis de duas peças
  • Os consumíveis estão disponíveis em rolos de 500 m de fita e rolos de 5.000 cabeças - ideais para produções em grande escala.

Acessórios disponíveis:

Como utilizar a ferramenta automática de abraçadeiras ATS flex?

ATS flex pistola automática de amarrar cabos

De uma prática montagem suspensa à produção automática robotizada: Usar o nosso sistema de fixação automática Autotool 3080 pode poupar-lhe muito tempo.
Descubra agora as diferentes opções de aplicação neste vídeo.

Ferramentas manuais

Ferramentas para abraçadeiras de plástico: EVO7 e EVO9 – tensão e corte preciso e seguro

A HellermannTyton oferece as ferramentas manuais para abraçadeiras da série EVO; o mais ergonómico e durável do mercado. Conforto e funcionalidade combinam-se para proporcionar, de forma consistente e repetível, atados de alta qualidade em diferentes configurações de tensão.

A tecnologia das pistolas de tensão de cabos EVO7 e EVO9 reduz significativamente a força necessária para tensionar e cortar as abraçadeiras. As ferramentas para abraçadeiras EVO oferecem um ajuste rápido para alternar entre os diferentes níveis de tensão.

Pistola de tensão de para abraçadeiras de plástico: EVO7 e EVO9 - tensionamento e corte precisos e fiáveis

Vantagens:

  • Punho ergonómico e antiderrapante para maior conforto e segurança
  • Punho de diferentes tamanhos: EVO7 (90 mm) e EVO9 (90 mm), EVO7SP (80 mm) e EVO9SP (80 mm)
  • Tecnologia TLC (Tensão / Bloqueio / Corte) para atado e corte rápidos e precisos com o mínimo de esforço
  • Manutenção muito baixa graças à sua durabilidade extrema
  • Fácil ajuste de tensão através de dispositivo giratório
  • Corte seguro nivelado com a cabeça da abraçadeira
  • Aplicação virtualmente livre de folgas
  • Larguras máximas de abraçadeira: EVO7 até 4,8 mm; EVO9 até 13,5 mm
  • Ponta estreito para permitir a montagem em espaços apertados
  • Configurações de tensão ajustáveis e calibradas individualmente

Alimentada a bateria e portátil: ferramenta de abraçadeiras ProCut para uma operação em espaços confinados

Alimentada a bateria e portátil: ferramenta de abraçadeiras ProCut para uma operação em espaços confinados

A ferramenta de abraçadeiras Procut combina as vantagens de uma ferramenta manual e motorizada, oferecendo flexibilidade e economia de tempo, diminuindo a tensão do trabalhador. É a primeira ferramenta manual operada a bateria da HellermannTyton. A ferramenta de abraçadeiras ProCut tensiona e corta abraçadeiras de T50s a T250s. É ideal para uso em espaços confinados, pois não só é operada sem fios, como também tem dois gatilhos: um gatilho electrónico de um toque e um segundo gatilho montado na parte traseira.

Outras características chave são:

  • 16 definições de tensão para resultados precisos
  • Calibragem automática depois de cada ciclo, para um desempenho consistente
  • Manípulo ergonómico e suave e gatilho de baixa força, para reduzir o esforço manual
  • Abraçadeiras mais largas de até 13.5mm de largura, podendo ser fixas num gancho superior com um balanceador

Alimentada a bateria CAS substituível, desenvolvida em parceria com a Metabo, esta ferramenta fornece até 2000 cortes por carga, garantindo uma eficiência de longa duração e de confiança. As baterias Li-lon de carregamento rápido, são compatíveis com até 400 máquinas na classe 18 V, incluindo a CPK Hybrid.

Ferramentas para abraçadeiras metálicas: MK9SST – para abraçadeiras de até 16mm de largura

Ferramentas para abraçadeiras metálicas: MK9SST – para abraçadeiras de até 16mm de largura

Com o seu design leve e ergonómico, a pistola de atado de cabos MK9SST é uma ferramenta ideal para atar abraçadeiras de aço inoxidável da série MBT. Esta ferramenta permite a instalação de abraçadeiras metálicas praticamente sem esforço para o operador.

Para facilitar o seu manuseio, a tensão da ferramenta é totalmente ajustável em dois níveis com um ajuste fino adicional. Isto ajuda a evitar danos aos materiais montados. As abraçadeiras de cabo são cortadas automaticamente rente à sua cabeça quando o nível de tensão selecionado é alcançado.

Ferramentas pneumáticas

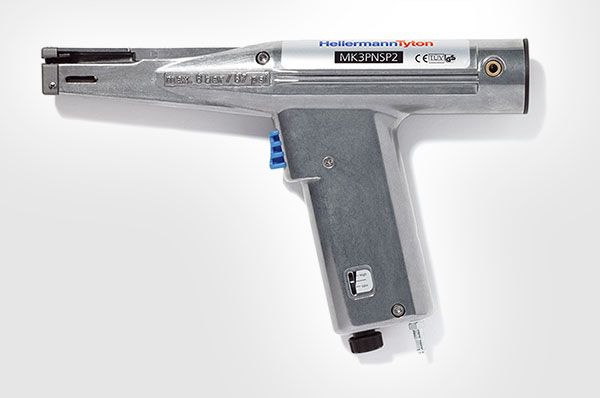

MK3PNSP2: ferramenta para abraçadeiras rápida, segura e de baixa manutenção

A pistola de tensão de cabos MK3PNSP2 é operada pneumaticamente. É caracterizada pela sua alta velocidade de atado e é frequentemente usada na produção em série em grande escala, em linhas de montagem de cablagens e na montagem de cabos.

O processo de atado é muito fácil com esta ferramenta para abraçadeiras. Simplesmente pressionando o botão, a abraçadeira é tensionada e cortada automaticamente rente à cabeça. O seu corte limpo e liso evita lesões subsequentes.

O excesso da abraçadeira é expelido automaticamente para não interromper o processo de atado.

ferramenta de processamento rápida, fiável e de baixa manutenção: MK3PNSP2

Vantagens:

  • Carcaça de metal robusta
  • Ferramenta adequada para abraçadeiras de até 4,8 mm de largura
  • Ajuste de tensão muito fácil
  • Alta velocidade de atado
  • Corte rente à cabeça da abraçadeiras

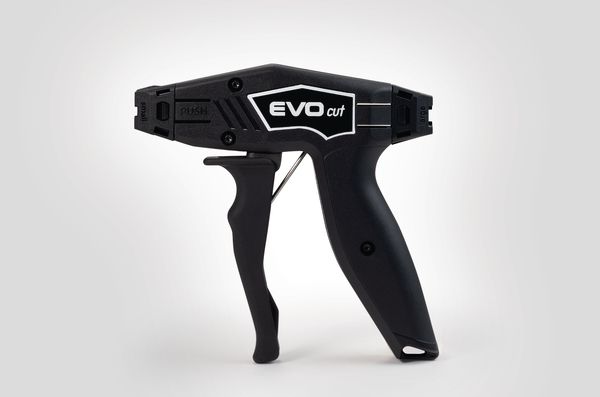

Cortador de abraçadeiras: elimina de forma cómoda as abraçadeiras com a cortadora EVO



A ferramenta para cortar abraçadeiras EVO Cut é usada para a remoção segura de abraçadeiras de plástico. Até agora, as abraçadeiras para cabos eram removidas com cortadores laterais tradicionais ou alicates para abraçadeiras, com o qual existe o risco de danificar o cabo. Agora, graças à nova pistola de tensão de cabo EVO Cut, o isolamento do cabo permanece sempre intacto.

O cortador de abraçadeiras EVO é ideal para aplicações industriais de grande escala no campo da montagem de cabos.

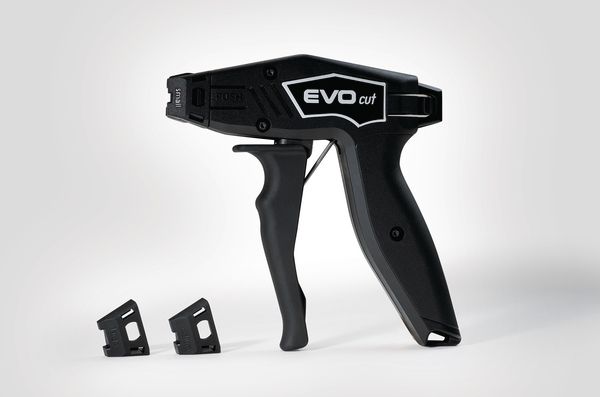

Corte EVO: ferramenta de extracção de abraçadeiras de cabos

Este cortador de abraçadeiras é constituído por uma carcaça de plástico leve e ergonómica feita de poliamida reforçada com fibra de vidro. É por isso que é tão fácil operar com uma mão.



Uma das razões pelas quais os cabos permanecem intactos e são as lâminas ajustadas com alta precisão.



Porém, para garantir que apenas a abraçadeira seja cortada e não os cabos, é necessário utilizar a cabeça correspondente, de acordo com a largura e a espessura da abraçadeira.






Por esse motivo, o nosso cortador de abraçadeiras está disponível com três pontas diferentes:

Aqui está uma visão geral dos tamanhos de cabeças que você pode usar para cortar com segurança as abraçadeiras HellermannTyton:


EVO cutter: cortador de abraçadeiras EVO cutter: cortador de abraçadeiras


EVO cutter: cortador de abraçadeiras

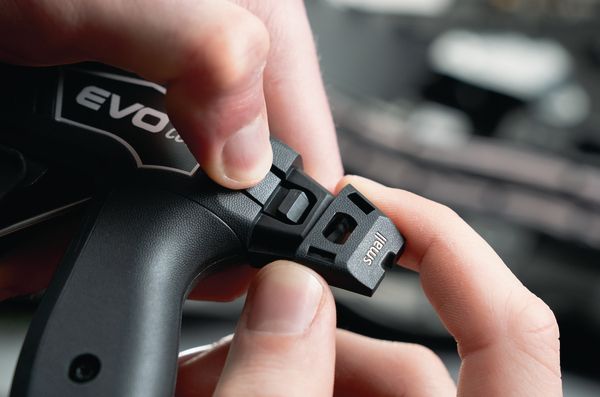

Estas três cabeças são fixadas com segurança à ferramenta EVO e podem ser facilmente trocadas com um simples sistema de pressão.

Uma leve pressão na área "Push" liberta o mecanismo de bloqueio e a cabeça frontal pode ser removida. A cabeça frontal pode ser reposicionada com a mesma facilidade.

Introduzindo o EVO Cut

EVO cut eLearning

Gostaria de conhecer ainda melhor o corte EVO? Então dê uma olhada no nosso eLearning agora. Aqui irá aprender mais sobre a ferramenta e os seus benefícios de uma forma interactiva e vívida. Veja por si mesmo, completamente gratuito e com apenas um clique.

Assistência técnica HellermannTyton

Assistência técnica HellermannTyton

O nosso serviço técnico também pode implementar várias funcionalidades específicas em ferramentas para abraçadeiras, desde as pistolas mais pequenas até sistemas de atado automáticos.

Podemos fazer ajustes específicos ou desenvolver ferramentas para abraçadeiras completamente novas. Na nossa fábrica central em Tornesch, Alemanha, os nossos técnicos instalam e trabalham manualmente com cerca de 500 peças para cada pistola de abraçadeira automática.

Qualquer um de nossos clientes e parceiros pode confiar que as ferramentas para abraçadeiras HellermannTyton são da mais alta qualidade e eficiência.

A nossa linha de ferramentas para abraçadeiras é provavelmente a maior do mercado

Ferramentas automáticas para atar abraçadeiras de plástico:

Ferramentas pneumáticas para atar abraçadeiras de plástico:

Ferramentas pneumáticas para atar abraçadeiras de aço inoxidável:

Ferramentas manuais para amarrar abraçadeiras de plástico:

Ferramentas manuais para amarrar abraçadeiras de aço inoxidável:

FAQ – Perguntas frequentes

O que significa TLC?

TLC logo

A tecnologia TLC é sinónimo de Tension / Lock / Cut (em português: Tensão / Bloqueio / Corte). Esta tecnologia é implementada em todas as nossas pistolas de abraçadeiras das séries EVO7 e EVO9.

TLC Tension

1. Tensão
A abraçadeira é tensionada de acordo com a força de tensão selecionada

TLC Lock

2. Bloqueio
Uma vez que a força de tensão necessária é alcançada, a pistola prende automaticamente a abraçadeira. Portanto, a força manual normalmente necessária para manter a abraçadeira esticada deixa de ser necessária.

TLC Cut

3. Corte
O utilizador só precisa de puxar suavemente a alavanca da pistola para trás. É necessária muito pouca força para fazer um corte liso e nivelado.

A vantagem da tecnologia “TLC” nas ferramentas EVO é muito clara para quem está acostumado a usar pistolas convencionais para atar abraçadeiras. Bloquear a abraçadeira tensionada antes do corte reduz consideravelmente a tensão nos músculos do operador. E como não há praticamente nenhum retrocesso, as lesões por esforço repetitivo do trabalhador são minimizadas (lembre-se de que muitos operadores precisam de atar centenas de abraçadeiras a cada turno).

Onde são habitualmente usadas as ferramentas automáticas de abraçadeiras?

Os sistemas de aplicação automática de abraçadeiras, como o Autotool 2000 CPK e o Autotool 3080, são ideais em todos os casos em que é necessário aplicar um grande número de abraçadeiras com qualidade constante garantida. Por exemplo, na montagem de cablagens, na indústria automóvel, e fábricas industriais ou no setor de embalagens, entre muitos outros.

Por que existem ferramentas para abraçadeira com diferentes tamanhos de punho?

O nosso objetivo na HellermannTyton é tornar as nossas ferramentas para abraçadeiras de cabos o mais fáceis de usar possível. Por isso, temos pistolas manuais com cabo mais curto, como a EVO7SP e a EVO9SP, para mãos mais pequenas e assim garantimos maior conforto.

Como funciona uma pistola de tensão de cabos para atar abraçadeiras?

Como funciona uma pistola para atar abraçadeiras?

As pistolas de abraçadeira são frequentemente usadas no processamento de grandes quantidades de abraçadeiras. O objetivo é tornar mais fácil atar rapidamente um grande número de abraçadeiras e cortar o excesso rente à cabeça da abraçadeira. As pistolas de abraçadeira também ajudam a tensionar e cortar abraçadeiras em espaços de difícil acesso ou em ângulos estranhos, simplesmente usando uma mão.
