Clips de cabos: organização de fios com adesivos, parafusos ou vários clips de rotação

Clips de cabos para fixação e rotação de cabos na indústria

Encontre os clips de cabo certos para uma fixação rápida e fácil

Clips de cabo para organização

Os clips de cabo são usados ​​para proteger e organizar a cablagem em diversas aplicações. São normalmente projetados com um clip ou mecanismo de cabeça aberta e podem ser fixados em várias superfícies . Os clips de cabo evitam emaranhados e o risco de cair e garantem uma aparência mais limpa e organizada.

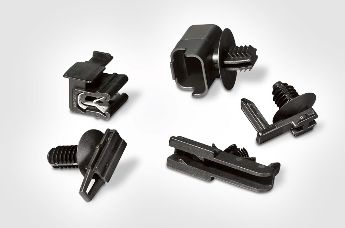

O portfólio de clips para cabos da HellermannTyton inclui clips para cabos com várias opções de tipo de bloqueio, direção do feixe e diferentes diâmetros : clips para cabos adesivos , clips para cabos aparafusáveis, clips para cabos de montagem em borda , clips para conectores e clips para agrupamento.

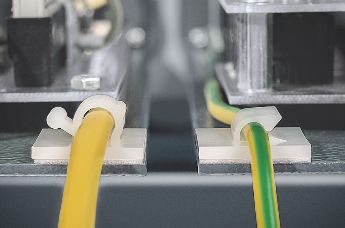

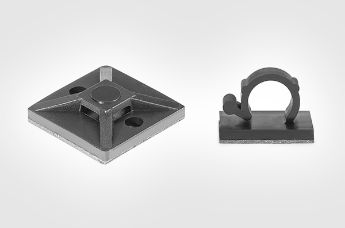

Clips de cabo adesivos

Clips de cabo adesivos

Os clips adesivos para cabos são fáceis de montar porque não precisam de ser aparafusados não interferindo com a estática . São projetados para superfícies de baixa energia . Têm um risco reduzido de corrosão e uma redução significativa de peso em comparação com a montagem mecânica.

A HellermannTyton usa diferentes tipos de adesivos de borracha acrílica ou sintética para clips de cabos autoadesivos:  diferem na temperatura operacional e na força de tração do adesivo.

Clips adesivos à base de acrilato:

  • Temperatura operacional –40 a 85°C
  • Maior aderência inicial na superfície, possibilidade de uso imediato

Clips adesivos à base de borracha sintética:

  • Temperatura operacional –40 a 60°C
  • Alta força de tração , o adesivo precisa de várias horas de colagem na superfície

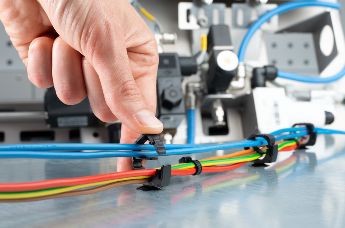

Assim que o clip de cabo autoadesivo estiver no lugar, o feixe de cabos poderá ser posicionado no clip. Alguns clips são abertos lateralmente e prendem os cabos e fios através de uma ponta de retenção direcionada para dentro, tornando a substituição, adição e remoção de cabos mais fácil.

Os clips são fixados retirando o fundo protetor e colando-os na superfície desejada, incluindo plástico e metal. Depois de o clip de fio adesivo estar preso no lugar, a abraçadeira de cabo poderá ser inserida através da fenda e o feixe de cabos poderá ser posicionado dentro da mesma. Finalmente, o feixe de fios e a abraçadeira são presos ao suporte fechando a abraçadeira.

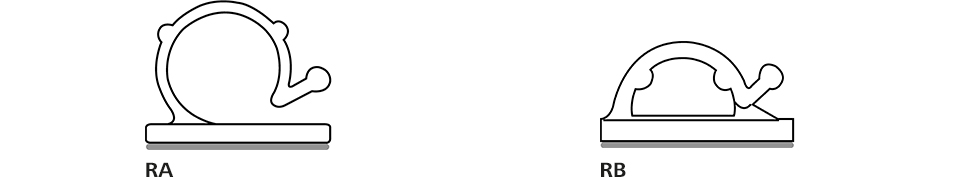

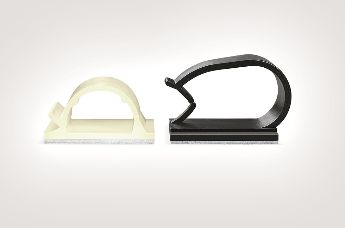

Suportes autoadesivos de peça única: séries RA e RB

Suportes autoadesivos de peça única

As séries de clips de cabo RA e RB são suportes autoadesivos de peça única que podem ser usados sem uma abraçadeira de cabo adicional. São fabricados em PA66 com adesivo de borracha sintética.

Os clips autoadesivos da série RB oferecem uma alta liberdade de rotação e também reduzem o risco de corrosão em comparação com suportes de fixação com parafuso. São ideais para uma instalação sem ferramentas e podem ser reabertos e reutilizados facilmente, quando os cabos precisarem de ser substituídos. A série RB está disponível em diâmetros de feixe de 5,0 a 14,0 mm.

Os clips RA são ideais para uso em aplicações de difícil acesso ou para áreas onde o autoadesivo é o único método de fixação possível. São frequentemente encontrados em indústrias como automóvel, autocarros e camiões, veículos de construção ou edifícios industriais. A série RA está disponível em diâmetros de feixe de 3,0 a 18,0 mm.

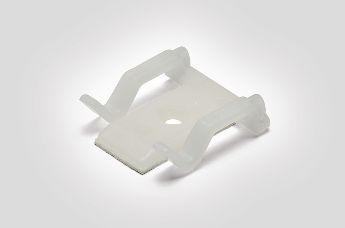

Clips de cabos adesivos para fixar tubos, cabos e condutas

Clips para fixar tubos, cabos e condutas

A HellermannTyton oferece clips de cabo adesivos fabricados especificamente para prender cabos, tubos e condutas sem usar abraçadeiras. Estes clips de cabo podem ser simplesmente aparafusados ​​ou colados em painéis . Os dedos laterais permitem uma fácil remoção do cabo e, ao mesmo tempo, seguram-nos firmemente. Os clips de cabo TY8H1S são usados ​​em equipamentos de informática, máquinas de jogos e eletrodomésticos.

Clips de cabo com parafusos

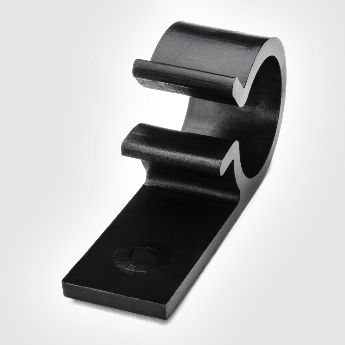

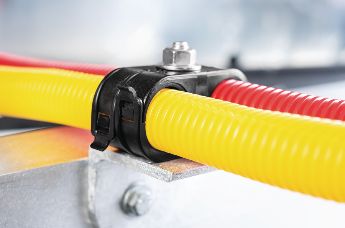

Clips de cabos com parafusos para feixes de cabos pesados

Clips de cabos com parafusos para feixes de cabos pesados

Os clips de cabos da HellermannTyton são tipos de componentes de montagem ou fixação de cabos que requerem parafusos ou elementos de fixação para fixar os cabos ou fios com segurança a uma superfície específica. Este tipo de elemento pode ser feito de plástico ou metal, como é o caso. Além deste elemento de parafuso, possui uma ou múltiplas aberturas onde os cabos podem ser inseridos para que fiquem no devido no lugar. Os clips de cabo com parafusos são frequentemente usados ​​onde é necessário apoiar feixes de cabos pesados .

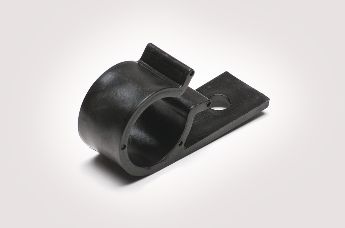

Um dos tipos de clips de cabo aparafusáveis ​​que a HellermannTyton oferece, são os clips D. Estes clips de cabos normalmente têm um formato semelhante à letra “D”, daí o nome. Apresentam, geralmente, um design curvo ou semicircular com o lado aberto. Ao pressionar os cabos no lado aberto do clip, estes oferecem uma maneira rápida e eficiente de organizar os fios, garantindo uma poupança de tempo e custos significativa na manutenção e configuração dos cabos.

Os clips D oferecem uma aderência flexível, permitindo a remoção e substituição de cabos, sempre que necessário. Devido ao método de aplicação de aparafusamento e ao material POM (poliacetal) aqui utilizado, estas peças são utilizadas onde quer que haja cargas mecânicas , por exemplo, na construção de casas, escritórios e armazéns industriais.

Devido à sua forma durável e robusta sob diferentes condições de temperatura e humidade, estes produtos são utilizados em áreas com requisitos de alta precisão , como os setores automóvel, elétrico ou de tecnologia médica. A HellermannTyton oferece clips D aparafusados ​​em três tamanhos e com três diâmetros de furo diferentes .

Na gama da HellermannTyton, existem outros clips de cabo que precisam de ser aparafusados, ​​incluíndo clips P (também conhecidos como grampos P). Consistem, normalmente, numa abraçadeira de metal ou plástico com o formato da letra “P” quando vista de lado. Este design permite uma fácil inserção e fixação de cabos, fios ou até mesmo tubos, proporcionando um sistema de rotação organizado e estável, evitando movimentos ou possíveis danos devido a vibrações ou outros fatores. Os clips P são frequentemente usados ​​em vários setores, como automóvel, elétrico, aeroespacial e em aplicações industriais.

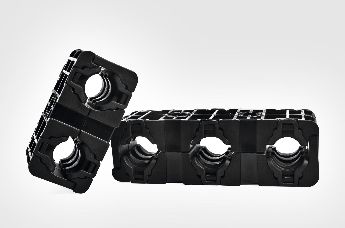

Clips de cabo para múltipla rotação

Clips de cabo para múltipla rotação

A HellermannTyton oferece diferentes tipos de clips de cabo para rotação paralela e múltiplo de tubos, mangueiras ou canos. Estas abraçadeiras permitem que os feixes sejam mantidos juntos, sem ficarem emaranhados ou torcidos . Podem ser facilmente montados à mão e oferecem uma fixação firme.

Os clips de mangueira para rotação paralela estão disponíveis com duas ou três câmaras e com pés de abeto para fixação em furos pré-perfurados no painel. Depois de instalada, a mangueira é encaixada no clip e pode ser removida e reinstalada sem remover o mesmo.

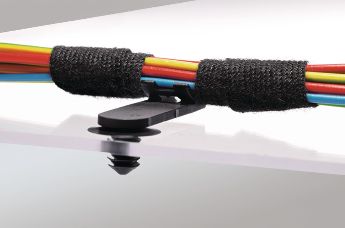

Clips de agrupamento que fornecem estabilidade aos arneses de cabo e fio

Clips de agrupamento que fornecem estabilidade aos arneses de cabo e fio

Os clips de agrupamento podem ser fixados ao arnês de cabos com abraçadeiras ou fita adesiva. Existem diferentes opções de aplicação, incluindo produtos para furos, bordas, parafusos ou simplesmente para fita adesiva, agrupamento, com espaçadores ou clip de arnês para rotação múltipla. Os clips de agrupamento são bastante utilizados na indústria automóvel, sendo também usados ​​em qualquer aplicação para fornecer estabilidade e suporte ao arnês de cabos e fios mais longos.

O clip de agrupamento SOC5FT6LG é um dos clips mais conhecidos da HellermannTyton. Foi fabricado para orifícios redondos, de 6,5 - 7,0 mm e orifícios hexagonais de 6,1 - 6,6 mm, e possuem um espaçador de deslocamento. As ranhuras laterais da barra de agrupamento são ideais para fixar o arnês de cabos ou fios com uma abraçadeira ou fita adesiva. O cabo encaixa perfeitamente na barra de agrupamento ligeiramente curva.

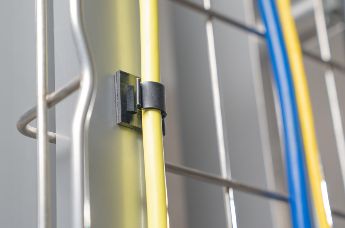

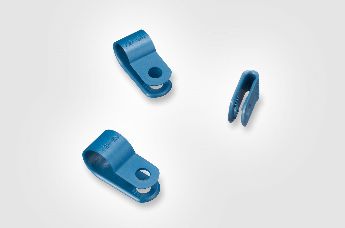

Clips de cabo detetáveis ​​magnéticos

Clips de cabo detetáveis ​​magnéticos

Os clips de cabo detetáveis ​​magnéticos são clips ou fixadores especializados, projetados para proteger e organizar cabos, fios e outros componentes elétricos em diversas aplicações industriais e comerciais. Estes clips oferecem vantagens de uso exclusivas, focadas principalmente na segurança em ambientes onde detritos de objetos estranhos (FOD) e exclusão de materiais estranhos (FME) são fatores a ter em conta. São frequentemente utilizados em ambientes onde a integridade dos produtos, equipamentos ou processos é essencial – por exemplo, nas indústrias de processamento de alimentos e farmacêuticas com padrões de higiene e segurança rigorosos .

Os clips de cabos magnéticos detetáveis ​​garantem que nenhum material estranho contamina os produtos. As propriedades magnéticas destes clips tornam-nos detetáveis, ​​usando equipamentos de scan, detetores de metal ou máquinas de raio-X. Este recurso permite a identificação e remoção rápida e confiável de clips de cabos perdidos ou extraviados . Os clips de cabo detetáveis ​​Magentic estão disponíveis em vários tamanhos e designs para suportar diferentes diâmetros de cabo.

Clips de cabos automóveis

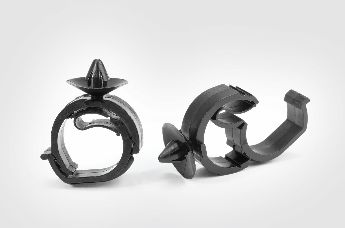

Clips para cabos de alta tensão para a indústria automóvel

Clips de cabo de alta tensão

Os clips de alta tensão são frequentemente usados ​​nos arneses de cabos de veículos elétricos. A capa protetora e robusta com design canelado, proporciona uma resistência extra. As inserções macias amortecem os cabos e fios. O invólucro destes clips de cabo de alta tensão é feito de PA46 ou PA6HS e as inserções macias de AEM ou EPDM.

Os clips para cabos de alta tensão estão disponíveis em duas peças que se encaixam sem ferramentas para facilitar a instalação ou numa só peça com opções de bloqueio de torção.

Clips de cabo para gestão de fluídos

A HellermannTyton fornece abraçadeiras de cabo para uso na gestão de fluídos, sempre que linhas e mangueiras que transportam fluídos precisem de ser fixas com segurança – também com compensação de movimento. Inclui clips de cabos que podem ser reabertos e reutilizados para manutenção .

FAQ – Perguntas Frequentes

O que são clips de cabo?

Os clips de cabos, também conhecidos como abraçadeiras de cabos ou organizadores de cabos, são pequenos elementos ou acessórios fabricados para proteger e gerir os cabos, fios, condutores, mangueiras ou condutas de forma organizada. Estão disponíveis com várias opções de fixação para diferentes superfícies e evitam emaranhados e aumentam a segurança, mantendo os cabos no lugar e evitando que se tornem perigosos.

Como instalar clips de cabo?

A instalação de clips de cabos é um processo simples, pois são fáceis de montar manualmente ou com ferramentas convencionais, como uma chave de fendas. O método depende do tipo de clip de cabo e da superfície na qual vai ser fixado.

Como encontrar o clip de cabo de tamanho certo?

O tamanho certo do clip depende do diâmetro do(s) cabo(s) de que precisa, e da escolha do tipo de clip de cabo para as necessidades da sua aplicação. Para determinar o tamanho apropriado, considere o seguinte:

  • Diâmetro do feixe: a HellermannTyton dispõe de diâmetros de feixe que variam de 3,0 a 110,0 mm. Os clips ou suportes com abraçadeiras também podem atender diâmetros de feixes menores e maiores. Vários clips de rotação podem conter diferentes diâmetros de feixe por clip.
  • Tipo de fixação: Os clips de cabo podem ser montados em orifícios redondos e ovais, podendo ser aparafusados, encaixados em parafusos fixos, colados com autoadesivo ou para segurar conectores.
  • Direção do feixe: A direção do agrupamento dos cabos, fios e mangueiras também é variável, por exemplo, com uma folga próxima à superfície de aplicação. Também estão disponíveis clips giratórios, que podem ser usados ​​para adaptar os movimentos.
  • Material: a HellermannTyton oferece uma vasta gama de materiais e combinações de materiais para clips (plástico, metal, aço inoxidável)
  • Funções e requisitos especiais: O nosso portfólio de produtos inclui soluções para necessidades adicionais, como rotação, bloqueio automático e sistemas modelares de clips.

Como remover os clips do cabo?

Os clips de cabo estão disponíveis em vários designs. Os mais comuns são os clips de plástico que possuem uma aba ou mecanismo de bloqueio, mantendo o cabo no devido lugar. Para abrir um clip de cabo, vai precisar de ferramentas específicas. Os clips adesivos para cabos podem ser retirados.

A maioria dos clips de cabo são descartáveis ​​e não podem ser reutilizados após a remoção, pois não atendem aos requisitos iniciais de desempenho de bloqueio. Para aplicações que necessitam de manutenção ou conversão, certifique-se de que está a usar um clip de cabo que pode ser reaberto ou que possa ser trancado.
