Helashrink Série 400
Nº de artigo 404-03014 | 403-1-G-PO-X-BK | Detalhes

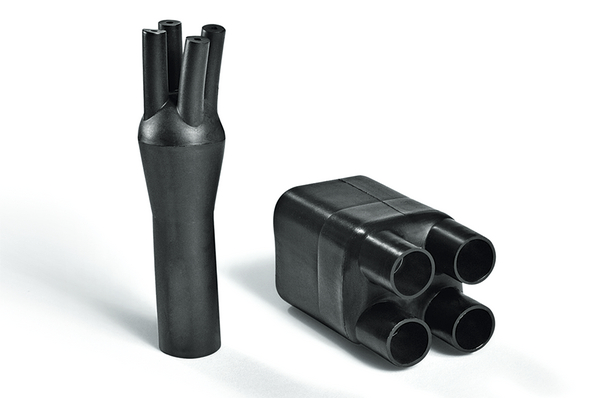

Forma 403-1-G expandida/retraída.

Forma de derivação de 4 vias
Vedação de cabos, alívio de tensão e proteção mecânica

Adicionar a favoritos

Solicite já a sua oferta individual

Solicitar orçamento

Encontre um distribuidor perto de si

Mais produtos neste grupo de produtos:

Formas de derivação de 4 vias, estilo VG >

Informações básicas

Aplicação	Formas moldadas termorretráteis para uso em aplicações de cablagens elétricas e eletrónicas.
Conteúdo embalagem	1Peça
Cor	Preto (BK)
DESCRIÇÃO GLOBAL DA PEÇA	403-1-G-PO-X-BK
Família de Produto	Helashrink Série 400
Ferramenta de Aplicação	H6100, E4500, CHG900
Grupo de produto	Formas de derivação de 4 vias, estilo VG
Material	Poliolefina reticulada (PO-X)
Quantidade por	saco
Taxa de Encolhimento	até 4,5:1
Variante	Para cabos de 4 condutores

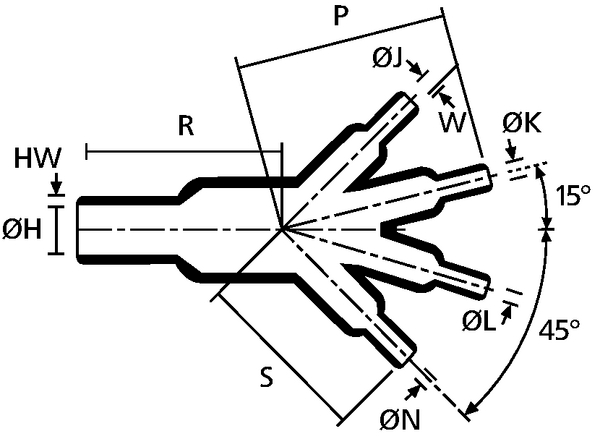

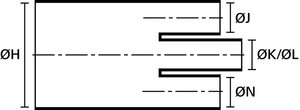

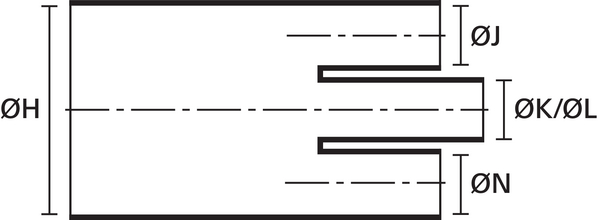

Dimensões do Produto


Flexibilidade	semi-rígido
HW ± 30%	1.5mm
JW ± 30%	1.5mm
P ±10%	102mm
P ±15%=comprimento total	102mm
R nom.	49mm
R ± 10%	52mm
S nom.	45mm
S ± 10%	45mm
T ±10 % b	49mm
∅ J máx. b	7mm
∅ J mín. a	13mm
∅H máx. b	13mm
∅H mín. a	27mm
∅J/K/L/N máx. B	7mm
∅J/K/L/N mín. a	13mm
∅K máx. b	7mm
∅K mín. a	13mm

Descargas

Desenho técnico 152279_1_2

Descarregar

Aprovações e Especificações

Certificação / Especificação
Flamabilid.	ASTM D635
Resistente aos raios UV (Sim/Não)	Não
Rigidez Dielétrica	15kV/mm
Temperatura de Trabalho	-75 °C a +150 °C
Temperatura Mín. de Retração - °C	+135 °C

Logística e Embalagem

EAN / GTIN	5022660461279
País de Origem	GB

Mais Informações

Chave UNSPSC	39121721
ETIM 7.0 Chave	EC002464
ETIM 7.0 Chave	EC002464
ETIM 7.0 Chave	EC002464
