Série V
Nº de artigo 118-00109 | V100R-PA46-GY | Detalhes

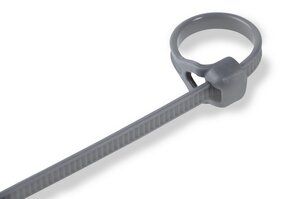

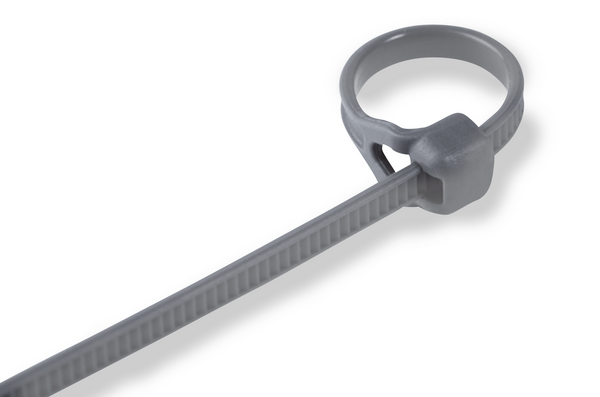

A série V com cabeça angulada a 90° proporciona uma solução prática devido ao seu design arredondado único.

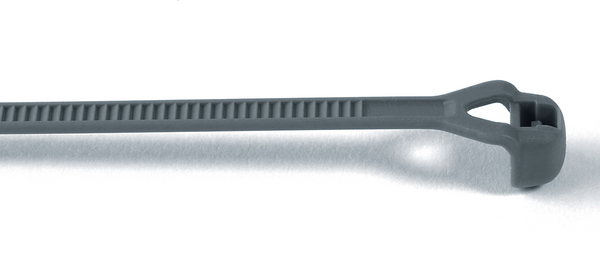

Abraçadeira com serrilhado externo com superfície lisa para o feixe

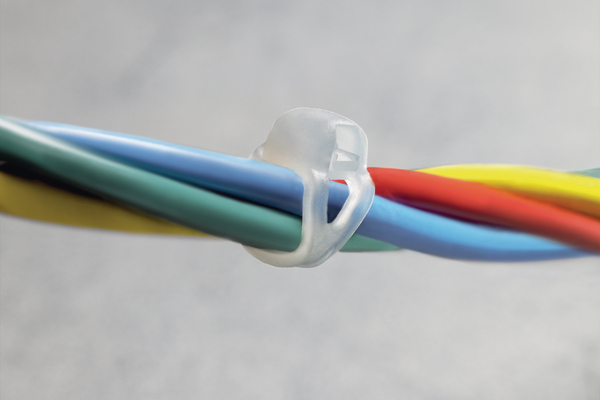

A cabeça em ângulo de 90° ajusta-se perfeitamente no feixe

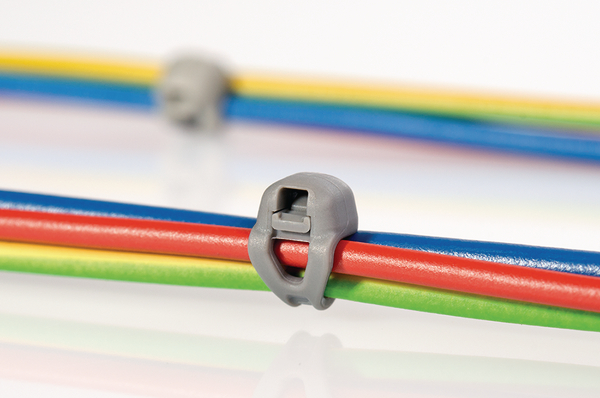

O design da cabeça arredondada minimiza o risco de danos ao isolamento, especialmente de feixes encaminhados paralelamente
A cabeça de baixo perfil ocupa menos espaço acima do feixe
Fácil inserção e alta resistência à tração
Aplicação fácil, manualmente ou com uma ferramenta de processamento

Adicionar a favoritos

Solicite já a sua oferta individual

Solicitar orçamento

Encontre um distribuidor perto de si

Mais produtos neste grupo de produtos:

Abraçadeiras com cabeça em ângulo de 90 ° >

Informações básicas

Aplicação	Devido à sua cabeça de baixo perfil, as abraçadeiras com serrilhado externo da Série V são perfeitamente adequadas para aplicações com espaço restrito, como câmaras, alarmes e sistemas de automação (sistemas de I/O remotos). Quando os cabos passam por passa cabos ou condutas apertadas, a Série V oferece uma solução prática devido ao seu design arredondado exclusivo.
Característica Única de Venda do Produto	para agrupamento estreito
Conteúdo embalagem	1000Peças
Cor	Cinza (GY)
DESCRIÇÃO GLOBAL DA PEÇA	V100R-PA46-GY
Família de Produto	Série V
Fecho abrível (Sim/Não)	Não
Fecho da Abraçadeira	trinco plástico
Ferramenta de Aplicação	MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7SP, EVO7i, EVO7iSP
Grupo de produto	Abraçadeiras com cabeça em ângulo de 90 °
Material	Poliamida 4.6 (PA46)
Posição da Placa de Identificação	Nenhum
Quantidade por	saco
Variante	Serrilha externa

Dimensões do Produto


Altura da Cabeça da Abraçadeira (Métrico)	3.6mm

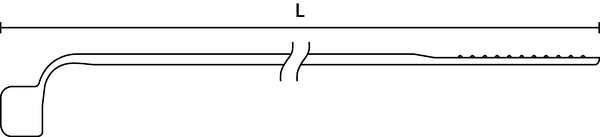

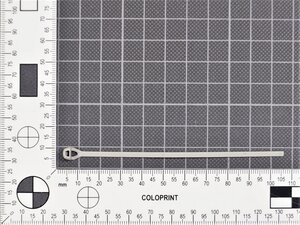

Comprimento (L)	102.5mm
Comprimento da Cabeça da Abraçadeira (métrico)	4.75mm
Diâmetro de Aplicação (metric)	20mm
Espessura (T)	1mm
Largura (W)	2.45mm
Largura da Cabeça da Abraçadeira (métrico)	5.6mm
Peso/Unidade	0.000285kg
Resistência Mín. à Tração (N)	100N
∅ de Aplicação máx.	20mm

Descargas

Desenho técnico 06-0223-001-CSG

Descarregar

Aprovações e Especificações

Absorção de Vibrações	Não
Certificação / Especificação
Conforme diretiva ELV (Artigo 4 - 2)	Sim
Flamabilid.	UL94 V2
Mercadoria perigosa	Não
Temperatura de Trabalho	-40 °C to +150 °C (5000 h), +195 °C (500 h)

Logística e Embalagem


Código Aduaneiro	39269097
EAN / GTIN	4031026431093
Embalagem 1 - Peso (kg)	0.298862kg
País de Origem	DE
PL1 Altura	0.04m
PL1 Comprimento	0.16m
PL1 Largura	0.3m
PL1 Quantidade	1000
PL1_Volume	0.00192m³
PL3 Altura	0.171m
PL3 Comprimento	0.56m
PL3 Largura	0.18m
PL3 Quantidade	8000
PL3 Volume	0.0172m³
PL3_Peso	2.610896kg
PL4 Comprimento	1.2m
PL4 Largura	0.8m
PL4 Quantidade	384000
PL4 Volume	1.123m³
PL4_Altura	1.17m
PL4_Peso	146.376kg

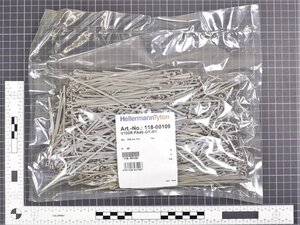

Tipo PL1	saco
Tipo PL3	caixa
Tipo PL4	palete

Mais Informações

Chave UNSPSC	39121703
ETIM 7.0 Chave	EC000046
ETIM 7.0 Chave	EC000046
ETIM 7.0 Chave	EC000046
