Abraçadeira de fixação para perfis, serrilha interna, ⌀1.6-15.0mm, preto, 500Peças
Nº de artigo 133-00059 | T40XEC5SP-E-PA66HS-BK |

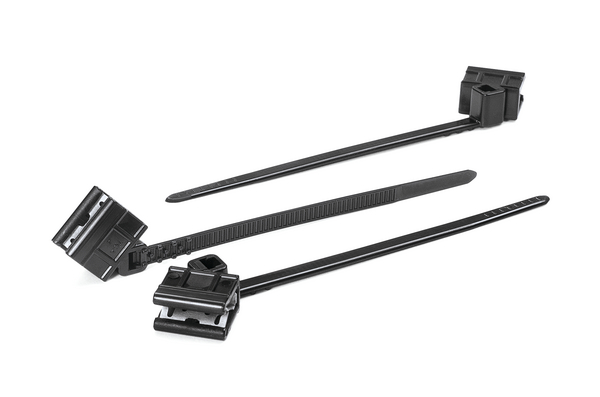

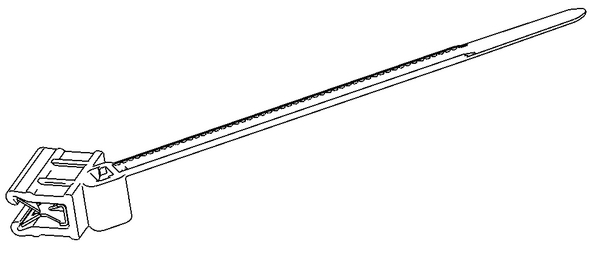

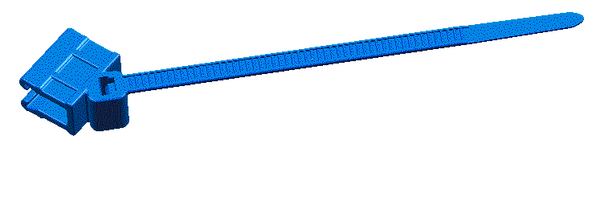

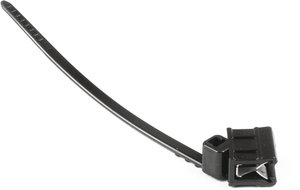

Abraçadeira de fixação de 1 peça com EdgeClip para encaminhamento diagonal do cabo paralelo à borda.

T50ROSEC10 montado num painel de plástico para fixar um feixe de ⌀ 6 mm.

O Edge Clip aplica-se facilmente a suportes de plástico e metal sem a necessidade de um orifício de montagem

Montagem fácil, basta pressionar e encaixar manualmente
Para espessura de perfil de 1 - 3 mm, 3 - 6 mm, 4 - 6 mm ou 6 - 8 mm

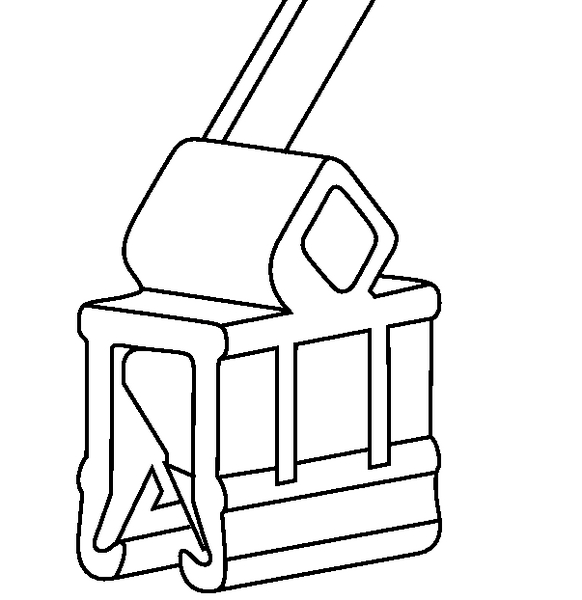

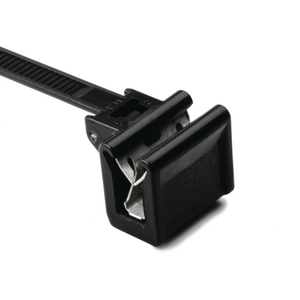

O grampo metálico integrado proporciona uma fixação firme
O grampo consiste numa mola de aço duplamente temperado
Ideal para aplicações em que furos ou adesivos não são viáveis

Adicionar a favoritos

Solicite já a sua oferta individual

Solicitar orçamento

Encontre um distribuidor perto de si

Descargas CAD-Download

Mais produtos neste grupo de produtos:

Abraçadeiras com fixação de 1 peça para perfis >

Informações básicas

Aplicação	Estas abraçadeiras e montagens EdgeClip são ideais para uso onde os orifícios não são aceitáveis ou onde, devido a problemas de temperatura, os adesivos não funcionam. Depois de prender a abraçadeira em torno dos cabos, o EdgeClip está pronto para ser preso ao painel. Amplamente usadas nas indústrias automóvel e de construção de painéis, estas abraçadeiras e EdgeClips economizam tempo e dinheiro. O grampo cinzento-prateado, o coração dos nossos EdgeClips, é constituído por uma mola de aço duplamente temperado, em conformidade com a norma DIN EN 10132-4 C75S. A mola de aço confere à abraçadeira a rigidez necessária para proporcionar forças de extração elevadas e também flexibilidade suficiente para várias aplicações possíveis. O revestimento duplo é aplicado inicialmente com um sistema de zincagem, seguido de uma selagem inorgânica da superfície. Naturalmente, não é utilizado crómio (VI) neste processo. Por conseguinte, o grampo cumpre a atual Diretiva da UE 200/53/CE relativa aos veículos em fim de vida e à proibição de metais pesados. O grampo em aço refinado cumpre igualmente os requisitos de resistência à névoa salina estipulada na norma DIN EN ISO 9227 NSS (mín. 840 h sem corrosão do metal de base) e DIN EN ISO 6270-Z-CH (mín. 720 h sem corrosão do material de base). Esta solução foi, portanto, aprovada por muitos OEMs para locais de instalação expostos, por exemplo, nos compartimentos dos motores e na área dos órgãos de transmissão.
Conteúdo embalagem	500Peças
Cor	Preto (BK)
DESCRIÇÃO GLOBAL DA PEÇA	T40XEC5SP-E-PA66HS-BK
Descrição	A abraçadeira HellermannTyton com Edge Clip foi projetada para direcionar feixes prendendo-os à borda de uma estrutura de plástico ou metal sem a necessidade de um orifício de montagem. O clipe é fácil de prender e a força de extração é alta devido ao grampo de metal integrado que mantém o Edge Clip no lugar. Esta fixação é moldada como uma combinação de clipe e abraçadeira numa única peça.
Família de Produto	Série EdgeClip
Fecho abrível (Sim/Não)	Não
Fecho da Abraçadeira	trinco plástico
Grupo de produto	Abraçadeiras com fixação de 1 peça para perfis
Material	Poliamida 6.6 estabilizada ao calor (PA66HS)
Mét. Fixação	Clips de perfil
Peso/Unidade	0.001795kg
Posição da Placa de Identificação	Nenhum
Quantidade por	pack
Resistente aos raios UV (Sim/Não)	Não
Resistência Mín. à Tração (N)	178N
Tipo	T40XEC5SP-E
Variante	Serrilha Interna

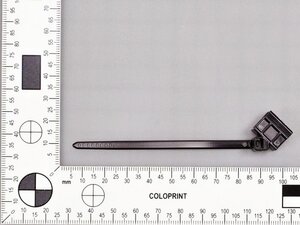

Dimensões do Produto

⌀ de Aplicação máx.	15.0mm
⌀ de Aplicação mín.	1.6mm
Altura (H)	1.2mm
Altura (H2)	11.6mm
Comprimento (L)	85.0mm
Diâmetro de Aplicação (metric)	1.6-15.0mm
Espessura Chapa máx.	1.0 - 3.0mm
Espessura de chapa	0 - 0.1 "
Largura (W)	4.0mm
Largura (W2)	8.3mm
Para Espessura de Chapa mín - máx	1 - 3 mm

Descargas

Aprovações e Especificações

Certificado CSA	Não
Certificação / Especificação
Conforme ROHS (Artigo 4 - 1)	Sim
Conforme diretiva ELV (Artigo 4 - 2)	Sim
Flamabilid.	UL94 V2
Mercadoria perigosa	Não
Reconhecido UL (EUA e Canadá)	Não
Temperatura de Trabalho	-40 °C a +105 °C

Logística e Embalagem


Código Aduaneiro	39269097
EAN / GTIN	4031026238234
Embalagem 1 - Peso (kg)	0.919493kg
PL1 Altura	0.04m
PL1 Comprimento	0.33m
PL1 Largura	0.41m
PL1 Quantidade	500
PL1_Volume	0.005412m³
PL3 Altura	0.368m
PL3 Comprimento	0.584m
PL3 Largura	0.386m
PL3 Quantidade	6000
PL3 Volume	0.083m³
PL3_Peso	11.883916kg
PL4 Comprimento	1.2m
PL4 Largura	0.8m
PL4 Quantidade	72000
PL4 Volume	1.199m³
PL4_Altura	1.249m
PL4_Peso	163.608kg
País de Origem	DE

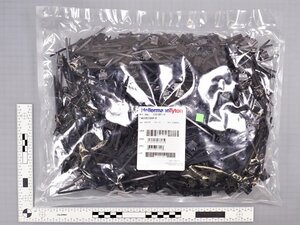

Tipo PL1	saco
Tipo PL3	caixa
Tipo PL4	palete
