Série EdgeClip
Nº de artigo 126-00235 | T50SOSEC20-E-PA66HS-BK | Detalhes

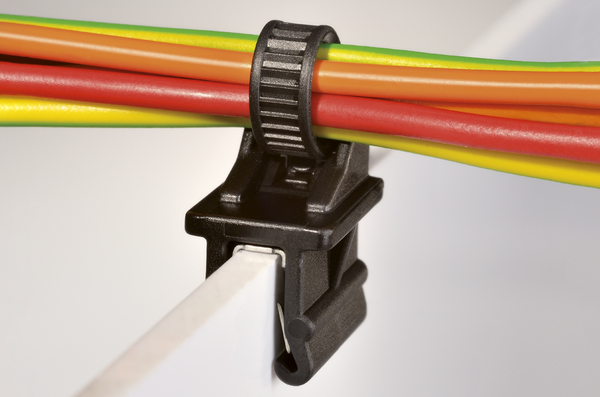

A abraçadeira de fixação de 1 peça T50SOSEC12 pode ser encaixada facilmente nas bordas.

Montagem fácil, basta pressionar e encaixar manualmente
Para espessura de perfil de 1 - 3 mm, 3 - 6 mm, 4 - 6 mm ou 6 - 8 mm

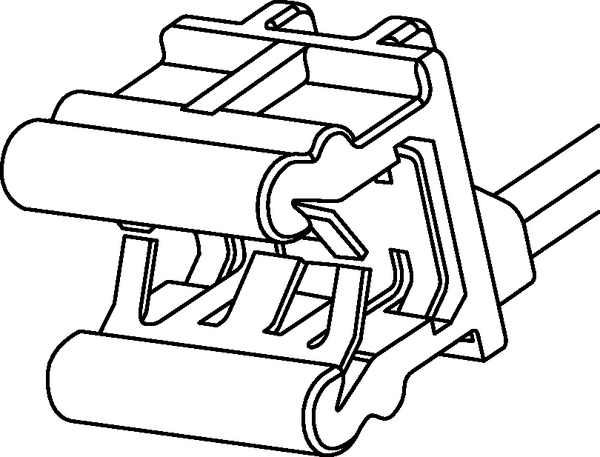

O grampo metálico integrado proporciona uma fixação firme
O grampo consiste numa mola de aço duplamente temperado
Ideal para aplicações em que furos ou adesivos não são viáveis

Mostrar mais

Adicionar a favoritos

Solicite já a sua oferta individual

Solicitar orçamento

Encontre um distribuidor perto de si

Descargas CAD-Download

Mais produtos neste grupo de produtos:

Abraçadeiras com fixação de 1 peça para perfis >

Informações básicas

Aplicação	Estas abraçadeiras e montagens EdgeClip são ideais para uso onde os orifícios não são aceitáveis ou onde, devido a problemas de temperatura, os adesivos não funcionam. Depois de prender a abraçadeira em torno dos cabos, o EdgeClip está pronto para ser preso ao painel. Amplamente usadas nas indústrias automóvel e de construção de painéis, estas abraçadeiras e EdgeClips economizam tempo e dinheiro. O grampo cinzento-prateado, o coração dos nossos EdgeClips, é constituído por uma mola de aço duplamente temperado, em conformidade com a norma DIN EN 10132-4 C75S. A mola de aço confere à abraçadeira a rigidez necessária para proporcionar forças de extração elevadas e também flexibilidade suficiente para várias aplicações possíveis. O revestimento duplo é aplicado inicialmente com um sistema de zincagem, seguido de uma selagem inorgânica da superfície. Naturalmente, não é utilizado crómio (VI) neste processo. Por conseguinte, o grampo cumpre a atual Diretiva da UE 200/53/CE relativa aos veículos em fim de vida e à proibição de metais pesados. O grampo em aço refinado cumpre igualmente os requisitos de resistência à névoa salina estipulada na norma DIN EN ISO 9227 NSS (mín. 840 h sem corrosão do metal de base) e DIN EN ISO 6270-Z-CH (mín. 720 h sem corrosão do material de base). Esta solução foi, portanto, aprovada por muitos OEMs para locais de instalação expostos, por exemplo, nos compartimentos dos motores e na área dos órgãos de transmissão.
Conteúdo embalagem	1000Peças
Cor	Preto (BK)
Descrição	A abraçadeira HellermannTyton com Edge Clip foi projetada para direcionar feixes prendendo-os à borda de uma estrutura de plástico ou metal sem a necessidade de um orifício de montagem. O clipe é fácil de prender e a força de extração é alta devido ao grampo de metal integrado que mantém o Edge Clip no lugar. Esta fixação é moldada como uma combinação de clipe e abraçadeira numa única peça.
DESCRIÇÃO GLOBAL DA PEÇA	T50SOSEC20-E-PA66HS-BK
Família de Produto	Série EdgeClip
Fecho abrível (Sim/Não)	Não
Fecho da Abraçadeira	trinco plástico
Ferramenta de Aplicação	MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7SP, EVO7i, EVO7iSP
Grupo de produto	Abraçadeiras com fixação de 1 peça para perfis
Material	Poliamida 6.6 estabilizada ao calor (PA66HS)
Mét. Fixação	Clips de perfil
Posição da Placa de Identificação	Nenhum
Quantidade por	saco

Dimensões do Produto

Altura (H)	1.3mm
Altura (H2)	17.8mm
Comprimento (L)	150mm
Comprimento (L2)	14.8mm
Diâmetro de Aplicação (metric)	1.0-35.0mm
Espessura (T)	1.3mm
Espessura Chapa máx.	6.0mm
Espessura de chapa	0.1 - 0.2 "
Largura (W)	4.6mm
Largura (W2)	14mm
Para Espessura de Chapa mín - máx	3 - 6 mm
Peso/Unidade	0.003138kg
Resistência Mín. à Tração (N)	180N
Ø de Aplicação mín.	1.0mm
∅ de Aplicação máx.	35.0mm

Descargas

Aprovações e Especificações

Certificação / Especificação
Conforme diretiva ELV (Artigo 4 - 2)	Sim
Mercadoria perigosa	Não
Temperatura de Trabalho	-40 °C a +105 °C, (+145 °C, 500 h)

Logística e Embalagem

Código Aduaneiro	39269097
EAN / GTIN	4031026501178
Embalagem 1 - Peso (kg)	3.138001kg
País de Origem	FR
PL1 Altura	0.125m
PL1 Comprimento	0.27m
PL1 Largura	0.39m
PL1 Quantidade	1000
PL1_Volume	0.01316m³
PL3 Altura	0.365m
PL3 Comprimento	0.58m
PL3 Largura	0.38m
PL3 Quantidade	3000
PL3 Volume	0.0804m³
PL3_Peso	9.914kg
PL4 Comprimento	1.2m
PL4 Largura	0.8m
PL4 Quantidade	36000
PL4 Volume	1.19m³
PL4_Altura	1.24m
PL4_Peso	139.968kg
Tipo PL1	saco
Tipo PL3	caixa de cartão
Tipo PL4	palete
